FDM成型技術(shù)的3D打印機(jī)常見(jiàn)故障及排除辦法

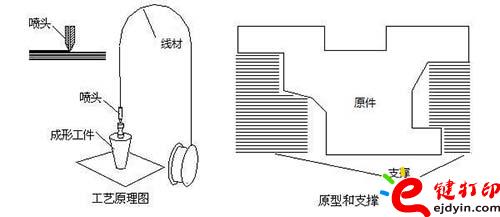

熔融沉積成型（Fused Deposition Modeling,FDM）快速原型工藝是一種不依靠激光作為成型能源、而將各種絲材（如工程塑料ABS、聚碳酸酯PC等）加熱熔化進(jìn)而堆積成型方法，簡(jiǎn)稱(chēng)FDM。如果你正在尋找提高FDM成型技術(shù)打印件質(zhì)量的教程，那么下面這些內(nèi)容剛好適合你。我們收集了一些常見(jiàn)打印質(zhì)量問(wèn)題及解決方法，我們會(huì)逐一的進(jìn)行講解，教您如何調(diào)整切片軟件，提高打印質(zhì)量。

在打印開(kāi)始時(shí)沒(méi)有擠出耗材問(wèn)題

這個(gè)問(wèn)題對(duì)于剛買(mǎi)3D打印機(jī)的用戶來(lái)說(shuō)非常常見(jiàn)，但這個(gè)問(wèn)題也非常好解決！以下是可能造成此問(wèn)題的幾種原因及建議解決方法：

1、在打印之前噴嘴內(nèi)無(wú)耗材

大多數(shù)的擠出機(jī)都會(huì)在高溫懸停時(shí)時(shí)，噴嘴中的融化耗材自行流出，這經(jīng)常會(huì)導(dǎo)致噴嘴內(nèi)的耗材流干，形成空腔。導(dǎo)致擠出機(jī)擠出時(shí)需要等幾秒才出料的情況；打印剛開(kāi)始不出料的情況。解決這個(gè)問(wèn)題的核心是在開(kāi)始打印前，保證噴嘴內(nèi)有充足融化的耗材。最常用 的解決方法是加裙邊skirt，加幾圈裙邊就會(huì)在正式開(kāi)始打印物件之前，在物件外圍畫(huà)幾個(gè)圈，使噴嘴內(nèi)有充足融化的耗材。

2、在開(kāi)始打印時(shí)噴嘴離平臺(tái)過(guò)近

沒(méi)有足夠的空間讓融化的耗材流出，這種情況通常打印會(huì)在第3或第4層才會(huì)流出耗材。可以嘗試調(diào)平、調(diào)整切片軟件第一層層高，或加Z軸偏移3、耗材被擠絲輪咬掉一塊，失去抓力退出耗材，將損壞的耗材剪掉，重新送入耗材。

4、噴頭堵塞

如果上述解決方案都沒(méi)解決你的問(wèn)題，那么很可能是因?yàn)閲婎^被雜質(zhì)堵塞了。疏通噴頭很可能需要拆解擠出機(jī)。在拆解之前需要咨詢一下廠家，防止失去質(zhì)保。疏通噴頭工具：根據(jù)噴頭的直徑選擇合適的工具，鉆頭、針灸針、吉他E弦線首層脫離平臺(tái)問(wèn)題對(duì)于打印件來(lái)說(shuō)，第一層牢固的粘結(jié)在平臺(tái)上是非常重要的。如果沒(méi)有粘結(jié)在平臺(tái)上，在稍后的打印中會(huì)造成一系列的問(wèn)題。以下是可能造成此問(wèn)題的幾種原因及建議解決方法：

1、平臺(tái)不平

當(dāng)出現(xiàn)第一層沒(méi)有牢固的粘結(jié)在平臺(tái)上時(shí)，第一件事情就是應(yīng)該檢查平臺(tái)是否平。如果不平就需要調(diào)平，一般情況下，大多數(shù)打印機(jī)的平臺(tái)下方都會(huì)有調(diào)節(jié)平臺(tái)的螺絲旋鈕。

2、噴頭離平臺(tái)太遠(yuǎn)

一般平臺(tái)調(diào)平之后，出現(xiàn)這種情況是，噴頭離平臺(tái)過(guò)遠(yuǎn)，解決的方法是可以調(diào)整第一層層高，或者調(diào)整切片軟件中的Z軸偏移量。

3、第一層打印速度過(guò)快

在打印第一層的時(shí)候，要設(shè)置較慢的速度，才能使耗材有足夠的時(shí)間能粘結(jié)在平臺(tái)上。一般在切片時(shí)，第一層速度都會(huì)設(shè)置成50%或更低。

4、溫度或散熱設(shè)置問(wèn)題

有些塑料（如ABS），收縮比較嚴(yán)重，在打印大物件的時(shí)候，由于局部溫度不平衡，導(dǎo)致收縮程度不一樣，造成起翹，脫離平臺(tái)。如果打印這類(lèi)高溫耗材，則需要一個(gè)熱床，將熱床溫度調(diào)整至合適溫度（ABS，熱床100-120度，PLA熱床溫度60-70度）另外如果你的打印 機(jī)有吹耗材的風(fēng)扇，你可以嘗試在打印第一層時(shí)關(guān)閉這個(gè)風(fēng)扇。

5、平臺(tái)表面材質(zhì)

不同的材料對(duì)不同的表面材質(zhì)都有不同的粘結(jié)效果。由于這個(gè)原因，大部分的打印機(jī)的平臺(tái)表面材質(zhì)都會(huì)針對(duì)他們自己的耗材進(jìn)行定制。舉例來(lái)說(shuō)，幾款打印機(jī)平臺(tái)表面上使用的是BuildTak薄板，PLA對(duì)這種薄板有非常好的粘結(jié)效果。其他廠商定制針對(duì)熱床使用的硼 硅酸鹽玻璃板，ABS對(duì)這種玻璃板有較好的粘結(jié)效果。如果想要直接在這些平面上進(jìn)行打印，最好要在打印前確保平臺(tái)沒(méi)有浮塵，沒(méi)有油脂。可以使用清水或擦洗用異丙醇清潔打印平臺(tái)，會(huì)有非常大的區(qū)別。

如果你的打印機(jī)并沒(méi)有特制的平臺(tái)表面來(lái)增強(qiáng)附著力，也沒(méi)關(guān)系，市面上有幾款膠帶可以很好抓牢打印件的膠帶，比如PLA對(duì)Bluepainter’s膠帶有非常好的附著力，而ABS則能夠很好的附著在kapton（聚酰亞胺）膠帶上，當(dāng)然許多用戶也在嘗試使用各種有粘性的物 質(zhì)來(lái)提高平臺(tái)表面的附著力，比如膠棒，膠水，干膠，發(fā)膠，口紅等等。。。

6、其他情況

有的時(shí)候打印小的物件，小物件沒(méi)有足夠的表面積使其能夠很好的附著在打印床上，最簡(jiǎn)單的方法是在切片時(shí)打開(kāi)brim，或加raft以增加其與打印床的接觸面積。

塑料擠出量不足

因?yàn)榇蠖鄶?shù)的3D打印機(jī)并沒(méi)有檢測(cè)有多少塑料從噴嘴擠出的反饋系統(tǒng)，所以就會(huì)有可能發(fā)生擠出量少于軟件設(shè)定的量。當(dāng)出現(xiàn)這種情況的時(shí)候，最明顯的就是線與線之間有明顯的縫隙。

檢測(cè)擠出量是否偏低最可靠的方式是打印一個(gè)最簡(jiǎn)單的20mm高的立方體，切片設(shè)置最少3條邊緣。觀察立方體頂部，是否3條邊緣結(jié)合的非常好。如果3條邊緣之間有明顯的縫隙，那么你的打印機(jī)擠出量偏低，如果3條邊緣結(jié)合的一點(diǎn)縫隙都沒(méi)有，那么你很有可能又陷 入另一種問(wèn)題。如果你發(fā)現(xiàn)你的機(jī)器擠出量偏低，以下是幾種可能造成此問(wèn)題的原因及建議的解決方法：

1、線徑錯(cuò)誤

發(fā)生這種情況，第一個(gè)要檢查的就是線徑是否正確，通常我們使用的都是1.75mm的耗材，但有些廠家的線徑不達(dá)標(biāo)，線徑要小于1.75mm，遇到這種情況，推薦各位還是用卡尺來(lái)測(cè)量一定距離的耗材，計(jì)算耗材線徑平均值。填寫(xiě)到切片軟件的相應(yīng)位置。

2、增加擠出倍率

如果你的線徑設(shè)置的正確，但是還是有擠出量偏低的問(wèn)題，那么你需要調(diào)整擠出倍率，（又名流量）舉個(gè)例子，如果之前你的擠出倍率是1.0你將其改為1.05，那就意味著比之前多擠出百分之五的塑料，典型的設(shè)定PLA為0.9，ABS則接近1.0，你可以根據(jù)實(shí)際情況，每 增加0.05重新進(jìn)行一次測(cè)試打印。直到獲得正確的值。

塑料擠出量偏多

擠出量的精準(zhǔn)直接影響打印件的質(zhì)量，但是大多數(shù)的3D打印機(jī)并沒(méi)有檢測(cè)擠出量是否正確的系統(tǒng)。所以當(dāng)擠出量偏多，擠出的塑料過(guò)多，就會(huì)造成上圖的情況。

與擠出量偏少相同，出現(xiàn)此問(wèn)題，要檢查線徑是否正確，正確的話需要調(diào)節(jié)擠出量倍率。

分

頂層有縫隙

為了節(jié)省材料，大多數(shù)打印件都是實(shí)心邊緣圍繞著有規(guī)律的空心網(wǎng)格，舉例來(lái)說(shuō)，比如30%的填充比，這就是說(shuō)，這個(gè)打印件只有百分之30是實(shí)心，剩下的都是空氣。雖然內(nèi)部是空心的，但想讓外表保持一個(gè)實(shí)心的樣子。所以在切片軟件中會(huì)有這樣一項(xiàng)設(shè)置，頂?shù)讓?厚（層高）以下是幾種可能造成此問(wèn)題的原因及建議解決方法：

1、頂層（層數(shù)）厚度不夠

在切片軟件中增加頂層厚度（或?qū)訑?shù)）

2、填充比率比較低

在切片軟件中提高填充比率

3、擠出量偏低

在切片軟件中提高擠出量

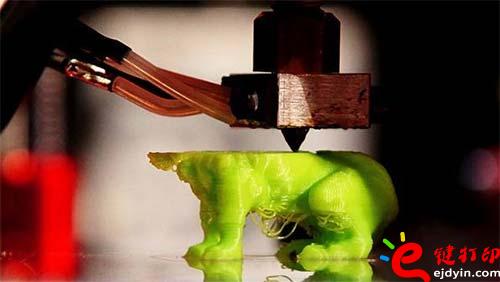

拉絲或滲漏

拉絲就是在穿越開(kāi)放空間時(shí)有殘留線狀物體，這主要的原因是在擠出頭移動(dòng)的情況下，耗材從噴嘴漏出。解決這個(gè)問(wèn)題的常用措施就是回抽，如果切片中開(kāi)啟了回抽，那么在噴頭移動(dòng)到下一個(gè)點(diǎn)之前，會(huì)將耗材反方向拉回一段距離，當(dāng)移動(dòng)到下一個(gè)點(diǎn)時(shí)，耗材又會(huì) 回送擠出來(lái)。以下是幾個(gè)可能造成此問(wèn)題的原因及建議解決方法：

1、回抽距離不足

回抽中最重要的設(shè)定就是回抽距離，這個(gè)設(shè)定決定了在回抽時(shí)有多少塑料從噴嘴中抽回，通常情況下，從噴嘴中抽回的塑料越多，拉絲情況就越不明顯。大多數(shù)近段擠絲系統(tǒng)只需要0.5-2.0mm的回抽距離，但有些bowden擠出機(jī)由于擠出輪離噴嘴的距離較遠(yuǎn)，回抽距離 需要15mm的距離。如果你的打印機(jī)有拉絲的現(xiàn)象，嘗試每增加1mm來(lái)測(cè)試回抽距離。

2、回抽速度過(guò)慢

回抽中另一項(xiàng)重要的設(shè)定就是回抽速度，這個(gè)設(shè)定決定了耗材以多快的速度抽離。如果回抽速度過(guò)慢，融化的耗材依然會(huì)從噴嘴出流出。如果回抽的過(guò)快，有可能發(fā)生耗材未融化的部分和融化的部分分離，或可能發(fā)生擠絲輪咬掉一塊耗材。通常在20-100mm/s之間有 一個(gè)絕佳的回抽速度，這就需要多次的嘗試了。

3、打印溫度過(guò)高

在檢查過(guò)上述兩項(xiàng)之后，下一個(gè)最常見(jiàn)的原因是擠出頭溫度過(guò)高，如果溫度過(guò)高的情況下，噴嘴內(nèi)的耗材會(huì)變得非常粘，并且容易從噴嘴流出，但如果溫度過(guò)低耗材就較難擠出。在確定回抽距離和回抽速度都比較合適的情況下，依舊出現(xiàn)拉絲的情況，就可以嘗試將 擠出頭的溫度調(diào)低5-10攝氏度。這會(huì)有一個(gè)明顯的改善。

4、穿越移動(dòng)距離過(guò)長(zhǎng)

穿越之間的距離也會(huì)對(duì)拉絲有很大的影響，短距離的移動(dòng)，融化的塑料沒(méi)有足夠的時(shí)間流出噴嘴，但長(zhǎng)距離的移動(dòng)非常容易產(chǎn)生拉絲現(xiàn)象，一些切片軟件有相關(guān)設(shè)定可以避免長(zhǎng)距離移動(dòng)，我們可以打開(kāi)那些選項(xiàng)。

物件過(guò)熱

當(dāng)融化的耗材從噴嘴擠出時(shí)，溫度在190-240度之間，在這個(gè)溫度下，塑料是非常容易變形的，只有擠出溫度和散熱處于一個(gè)相對(duì)平衡的位置，塑料才可以流暢的從噴嘴出來(lái)后迅速冷卻成型。如圖所示的金字塔形，就是物件上方過(guò)熱。以下是造成此問(wèn)題的幾種原因及 建議解決方法：

1、散熱不足

如果你的打印機(jī)有吹耗材的風(fēng)扇，則在切片時(shí)應(yīng)開(kāi)啟散熱功能。

2、打印溫度過(guò)高

如果嘗試了第一種情況沒(méi)有解決，則說(shuō)明打印的溫度過(guò)高。應(yīng)當(dāng)適當(dāng)調(diào)低打印溫度5-10度。

3、打印速度過(guò)快

如果上述兩種解決方法都沒(méi)有解決問(wèn)題，那就說(shuō)明你的打印速度過(guò)快。可以在切片時(shí)設(shè)置自動(dòng)散熱，（或每層最小打印時(shí)間）。它可以保證每層有充足的時(shí)間冷卻成型。

4、其它問(wèn)題

如果上述的3種都沒(méi)有解決問(wèn)題，可以嘗試一次性打印多個(gè)零件。這樣做可以增加每一層的冷卻時(shí)間。

層偏移（又稱(chēng)錯(cuò)位、丟步、失步）問(wèn)題

大多數(shù)的打印機(jī)都是采用開(kāi)環(huán)系統(tǒng)（步進(jìn)電機(jī)驅(qū)動(dòng)機(jī)器運(yùn)動(dòng)），也就是說(shuō)打印機(jī)沒(méi)有能檢測(cè)打印頭在哪個(gè)位置的功能。在一般情況下是可以正常工作的，但如果收到外力干擾，或有較大的阻力，就有可能導(dǎo)致打印頭錯(cuò)位，但打印機(jī)并沒(méi)有檢測(cè)和修正措施。所以一直 打印，導(dǎo)致如圖的情況。下面羅列了一些可能導(dǎo)致該問(wèn)題的原因及解決建議：

1、打印頭的移動(dòng)速度過(guò)快

打印速度或空走速度超過(guò)了步進(jìn)電機(jī)所能處理的速度，就會(huì)出現(xiàn)錯(cuò)位的問(wèn)題。解決這個(gè)問(wèn)題也非常簡(jiǎn)單，調(diào)低空走速度。如果有必要需要將加速度也調(diào)低。

2、機(jī)械方面或電子方面原因

如果上述沒(méi)有解決你的問(wèn)題，那么就需要檢查一下機(jī)械及電子方面了，大多數(shù)機(jī)器都采用的是皮帶傳動(dòng)，皮帶主要是有橡膠和一些纖維提供足夠強(qiáng)度。但久而久之，皮帶有可能拉長(zhǎng)，皮帶會(huì)變得比較松，進(jìn)而導(dǎo)致皮帶從皮帶輪上滑脫，也就是說(shuō)皮帶輪轉(zhuǎn)動(dòng)，但皮帶 沒(méi)有跟著轉(zhuǎn)。解決方法也比較簡(jiǎn)單，皮帶傳動(dòng)機(jī)構(gòu)上一般都會(huì)有調(diào)整皮帶張緊程度的機(jī)構(gòu)，將皮帶調(diào)整的更緊一些就可以解決了。但是要注意一點(diǎn)，如果調(diào)整的過(guò)緊，就會(huì)在轉(zhuǎn)軸和軸承之間形成巨大的阻力或有可能無(wú)法轉(zhuǎn)動(dòng)。所以松緊的程度需要適度。

另一個(gè)機(jī)械問(wèn)題，是機(jī)米螺絲（頂絲），這個(gè)小螺絲是用來(lái)將皮帶輪固定在步進(jìn)電機(jī)軸上的，讓皮帶輪跟電機(jī)軸一起轉(zhuǎn)動(dòng)，但如果這個(gè)螺絲松動(dòng)，就會(huì)出現(xiàn)軸轉(zhuǎn)，輪不轉(zhuǎn)的情況。這種情況也會(huì)造成層偏移的問(wèn)題。

電子方面造成這個(gè)問(wèn)題的，有可能是步進(jìn)電機(jī)供電電流不足，導(dǎo)致步進(jìn)電機(jī)沒(méi)有足夠的力量克服阻力。也可能是步進(jìn)電機(jī)驅(qū)動(dòng)芯片過(guò)熱，導(dǎo)致步進(jìn)電機(jī)在芯片冷卻前停止轉(zhuǎn)動(dòng)。電子方面還有其他許多點(diǎn)，我們這里只是簡(jiǎn)單的提供一個(gè)思路。

層分離及出現(xiàn)切口問(wèn)題

FDM類(lèi)3D打印機(jī)的打印原理是，每一次打印一層，一層層堆疊起來(lái)，形成最終的物件。但只有每一層之間結(jié)合的非常牢固才能得到結(jié)實(shí)的物件，否則物件就有可能發(fā)生層分離及出現(xiàn)切口的問(wèn)題。以下羅列了幾個(gè)有可能造成這個(gè)問(wèn)題的原因及解決建議：

1、層高（層厚）值太高

大多數(shù)3D打印機(jī)所配備的噴嘴的直徑是0.3-0.5mm，一般層高設(shè)定值應(yīng)小于噴嘴直徑的20%理想的層高打印出來(lái)，新一層會(huì)稍有壓力的印在舊的一層，這樣兩層才會(huì)結(jié)實(shí)的結(jié)合在一起。

2、打印溫度過(guò)低

相比較低的打印溫度，較高的打印溫度可以使耗材粘結(jié)的更好。如果你確定你的層高沒(méi)有問(wèn)題，那么就可以從打印溫度上找原因，可以嘗試依次增加10度來(lái)測(cè)試一下打印效果。直到找到合適的溫度。

咬絲問(wèn)題

咬絲顧名思義，就是擠出機(jī)內(nèi)的擠絲輪把耗材咬掉一塊，這種問(wèn)題的特征是耗材不動(dòng)，但擠絲輪一直在轉(zhuǎn)，擠出機(jī)附近有很多塑料碎屑。以下是幾種可能造成此問(wèn)題的原因及解決建議：

1、打印溫度過(guò)低

可以嘗試著將打印溫度提高5-10度

2、打印速度過(guò)快

如果提高打印溫度后，情況依舊沒(méi)有好轉(zhuǎn)，那么接下來(lái)就需要把打印速度降低。可以嘗試將打印速度降低50%。

3、噴頭堵塞

如果上述兩項(xiàng)都沒(méi)有解決問(wèn)題，那么很有可能是噴頭堵塞了。

堵頭問(wèn)題

堵頭問(wèn)題是一個(gè)老生常談的問(wèn)題，這里只簡(jiǎn)單介紹幾種疏通噴頭的方法。

1、解鎖擠出機(jī)步進(jìn)電機(jī)，手動(dòng)推送耗材。

2、如果上述沒(méi)解決，則退出耗材，將變形的耗材剪掉，重新推送耗材。

3、也可以使用對(duì)應(yīng)噴嘴直徑的疏通工具進(jìn)行疏通（如鉆頭，針灸針，吉他弦之類(lèi)的）4、如果上述都沒(méi)有解決，可以更換一個(gè)新噴頭，將舊噴頭用火燒，直到將內(nèi)部的雜志殘?jiān)鼰齼簟；蚩梢灾v將噴頭放入丙酮溶液中（僅適用于打印ABS的噴嘴）打印中途不出絲問(wèn)題如果你的打印機(jī)在剛開(kāi)始還擠出正常，但在中途就不出絲。出現(xiàn)這種問(wèn)題只有幾種典型的原因，下面會(huì)逐一講解。

1、耗材用盡

2、發(fā)生咬絲問(wèn)題

3、堵頭

4、擠出機(jī)步進(jìn)電機(jī)驅(qū)動(dòng)過(guò)熱

在打印擠出過(guò)程中，擠出機(jī)的步進(jìn)電機(jī)一直在工作。這有可能造成驅(qū)動(dòng)芯片過(guò)熱，導(dǎo)致步進(jìn)電機(jī)停止工作。解決此問(wèn)題，需要在驅(qū)動(dòng)芯片上添加更加有效的散熱系統(tǒng)。

弱填充問(wèn)題

填充是一個(gè)打印物件非常重要的部分，它承擔(dān)這支撐打印件，連接打印件邊緣的作用。如果出現(xiàn)如圖所示的弱填充，這個(gè)物件將非常容易損壞。下方羅列了幾種可能造成此問(wèn)題的原因及解決建議：

1、填充圖形

一般來(lái)說(shuō)出現(xiàn)這種問(wèn)題，可以首先更換填充圖形來(lái)看是否解決此問(wèn)題。常見(jiàn)的強(qiáng)填充圖形：網(wǎng)格，蜂窩形，三角形弱填充：線填充、快速蜂窩形2、打印速度過(guò)快一般填充的速度設(shè)定都要比打印的速度快，所以出現(xiàn)此問(wèn)題，可以嘗試將打印速度調(diào)低50%3、填充擠出量不足一些切片軟件可以單獨(dú)設(shè)置填充擠出量，可以嘗試將填充擠出量調(diào)整為200%

看了以上的教程，有沒(méi)有幫助到你在用FDM成型技術(shù)的3D打印機(jī)的時(shí)候解決遇到的問(wèn)題呢？FDM是最常用的一種3D打印方式，桌面級(jí)3D打印機(jī)幾乎都是用的FDM成型技術(shù)打印的，所以它的使用人群很多，詢問(wèn)這方面問(wèn)題的人也較多，希望這篇教程能幫助到這批人。

3D打印在線服務(wù)平臺(tái)操作流程：

國(guó)內(nèi)的3D打印在線服務(wù)平臺(tái)，大同小異，還是以e鍵打印為例，流程如下：

1.準(zhǔn)備好您的3D打印立體模型文件(格式為.STL/.STP/.IGS/.OBJ/.BREP等)推薦用.STL文件。

2.注冊(cè)帳戶，在3D打印用戶注冊(cè)頁(yè)面注冊(cè)。

3.到模型文件上傳頁(yè)面完成上傳操作。

4.選擇材料進(jìn)行報(bào)價(jià)。

5.確認(rèn)后在線支付。

6.坐等收貨。

以上為全部操作流程。希望能幫到您。

e鍵打印是一家集3D打印、CNC加工、手板復(fù)模、絲印噴油后期加工于一體的3D打印在線服務(wù)平臺(tái)，擁有10年以上行業(yè)經(jīng)驗(yàn)，央視報(bào)導(dǎo)，政府大力支持的創(chuàng)新型企業(yè)平臺(tái)。好不好，您來(lái)體驗(yàn)一次就知道了。

在線3D打印服務(wù),在線3D打印平臺(tái),3D打印平臺(tái)優(yōu)勢(shì),在線3D打印流程,在線3D打印服務(wù)商,手板打樣價(jià)格,手板模型加工,3D打印后期處理,手板模型后期加工,e鍵打印,e鍵打印平臺(tái)

官方微信：CKLM88

e鍵打印如何提供高效率3D打印服務(wù)？

1.精準(zhǔn)定位,面向B端(含個(gè)人)用戶,滿足海量用戶碎片化3D打印需求；

2.用戶至上,數(shù)量不限,一件產(chǎn)品也可為用戶打印生產(chǎn)；

3.行業(yè)創(chuàng)新,打印流程完全實(shí)現(xiàn)自動(dòng)化操作,系統(tǒng)1分鐘報(bào)價(jià)出單；

4.整合資源,優(yōu)中選優(yōu),整合全國(guó)線下300+臺(tái)工業(yè)級(jí)3D打印機(jī)（設(shè)備資產(chǎn)超3億人民幣）,為用戶提供最實(shí)惠、高精度、最齊全的3D打印服務(wù)；

5.精簡(jiǎn)流程,打印產(chǎn)品最快24小時(shí)內(nèi)送抵至用戶手中；中小企業(yè)的的絕對(duì)佳合作伙伴,個(gè)人愛(ài)好者發(fā)燒友的高性價(jià)比平臺(tái).3D打印成功案例展示,央視報(bào)導(dǎo)

6.夠?qū)I(yè):與豐田本田等眾多國(guó)際知名企業(yè)長(zhǎng)時(shí)間合作,十年以上3D打印模型/手板加工打樣/批量復(fù)模/CNC加工經(jīng)驗(yàn),期待與您的合作!

e鍵打印的合作企業(yè)：蘋(píng)果,豐田,SONY,LV,本田,東風(fēng)
